Khảo sát địa hình là một khái niệm không còn xa lạ trong nhiều lĩnh vực hiện nay, và nó đóng vai trò quan trọng trong việc đánh giá các đặc điểm tự nhiên của một khu vực. Vậy thực chất khảo sát địa hình là gì? Hãy cùng Kiểm Định Xây Dựng Bình Dương khám phá và tìm hiểu về ý nghĩa của nó qua bài viết sau đây.

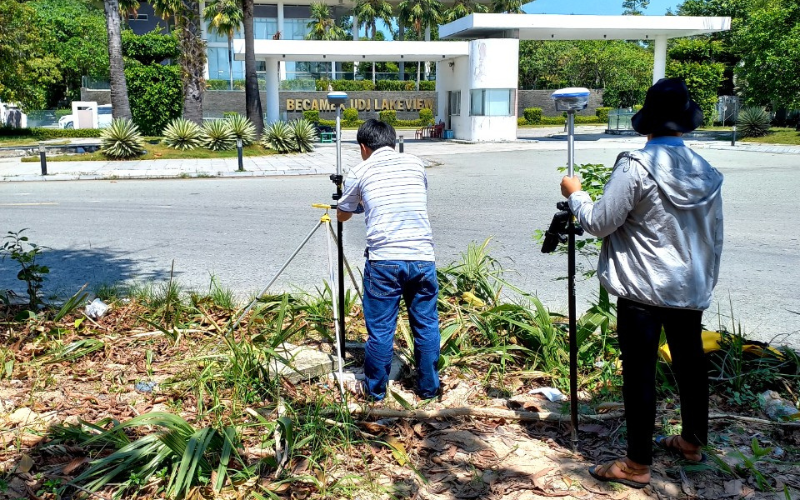

1. Khảo sát địa hình là gì?
Khảo sát địa hình được hiểu là một công tác nghiên cứu, đánh giá các yếu tố tự nhiên trên bề mặt đất tại khu vực dự kiến xây dựng công trình. Công việc này đóng vai trò quan trọng trong việc phục vụ cho các hoạt động quy hoạch, thiết kế và tính toán khối lượng đào, đắp của công trình. Bên cạnh đó, đối với các công trình lớn và có yêu cầu cao về độ ổn định, trong suốt quá trình thi công và khai thác, việc quan trắc lún và nghiêng là vô cùng cần thiết. Điều này giúp theo dõi, đánh giá mức độ ổn định của công trình, đồng thời đưa ra các biện pháp can thiệp kịp thời khi có sự biến động vượt quá giới hạn an toàn, từ đó đảm bảo sự an toàn và hiệu quả cho công trình.
<< Thông tin liên quan Khảo sát địa chất là gì?
2. Mục đích và nhiệm vụ khảo sát địa hình đối với thi công các công trình
2.1 Mục đích của khảo sát địa hình
Mục đích của việc khảo sát địa chất nhằm phục vụ các công tác quan trọng trong quá trình xây dựng và thi công các công trình, bao gồm:
- Lập dự án thiết kế và đầu tư xây dựng: Khảo sát địa hình cung cấp dữ liệu cơ bản để phát triển các dự án thiết kế và đầu tư cho các công trình công nghiệp, dân dụng, thủy lợi và giao thông, giúp đảm bảo tính khả thi và hiệu quả kinh tế của dự án.
- Xác định vị trí các hạng mục công trình: Việc khảo sát giúp xác định chính xác vị trí của từng hạng mục công trình đã và đang được triển khai, từ đó đảm bảo các công trình được xây dựng đúng vị trí, không gặp phải các yếu tố cản trở bất ngờ.
- Đánh giá điều kiện địa hình cụ thể: Mục tiêu của khảo sát địa hình là phân tích các đặc điểm cụ thể của từng khu vực, như độ dốc, địa chất, mực nước ngầm, và các yếu tố tự nhiên khác, từ đó làm cơ sở để quy hoạch dự án và tối ưu hóa chi phí xây dựng, tránh các vấn đề tiềm ẩn trong quá trình thi công.
- Xác định khối lượng đào đắp công trình: Việc khảo sát giúp tính toán chính xác khối lượng đào đắp cần thiết, qua đó đưa ra phương án thiết kế và thi công hợp lý, đảm bảo tiến độ và chất lượng công trình.
- Giải quyết vấn đề sụt lún và biến động địa hình: Đối với các công trình có tầm quan trọng đặc biệt, khảo sát địa hình không chỉ giúp phát hiện những vấn đề tiềm ẩn như sụt lún, nghiêng mà còn giúp đưa ra các biện pháp xử lý kịp thời, bảo vệ sự ổn định của công trình trong suốt quá trình thi công và khai thác.
2.2 Nhiệm vụ của khảo sát địa hình
- Xác định chính xác vị trí các hạng mục công trình: Việc khảo sát địa hình là bước đầu tiên để xác định đúng vị trí xây dựng của các hạng mục công trình, giúp đảm bảo thiết kế phù hợp với địa hình và yêu cầu kỹ thuật.
- Đánh giá điều kiện địa hình và đưa ra phương án thi công: Một nhiệm vụ quan trọng của khảo sát địa hình là phân tích chi tiết các yếu tố địa hình của tuyến khảo sát và đề xuất các phương án thi công phù hợp với điều kiện thực tế của khu vực.
- Xác định khối lượng đào đắp chính xác: Khảo sát địa hình giúp xác định được khối lượng đào đắp một cách chính xác, phục vụ cho các công tác thiết kế, lập dự toán và thi công hiệu quả.
- Quan trắc sự chuyển vị, lún và nghiêng trong thi công: Đối với các công trình có yêu cầu đặc biệt, việc theo dõi chuyển vị, lún và nghiêng trong suốt quá trình thi công và khai thác là cần thiết. Qua đó, đánh giá mức độ ổn định của công trình và có biện pháp khắc phục ngay khi phát hiện sự biến động vượt quá giới hạn cho phép, đảm bảo an toàn và chất lượng công trình.
3. 5 bước trong quy trình khảo sát địa hình
Bước 1: Công tác khống chế cao độ
- Để thực hiện công tác khống chế cao độ, công trình được thực hiện theo quy trình đo truyền cao độ từ các điểm cao độ quốc gia trong hệ thống Hòn Dấu. Việc đo được thực hiện bằng phương pháp thủy chuẩn hạng 3, đảm bảo độ chính xác cao. Quá trình đo sẽ tiếp tục truyền từ các điểm cao độ quốc gia đến từng điểm khống chế tọa độ của khu vực khảo sát trong phạm vi 5 km.
- Mỗi điểm cao độ quốc gia sẽ được truyền lên các điểm khống chế tọa độ trong khu vực để đảm bảo tính chính xác trong công tác đo đạc. Các thiết bị được sử dụng trong quá trình này gồm máy thủy bình Hi-Target HT32 với độ chính xác lên đến 1mm/1km, hoặc máy thủy bình Satlab SAL32, có độ phóng đại lăng kính 32X, mang lại kết quả đo đạc chính xác cao.
- Tuyến thủy chuẩn hạng 3 sẽ được đo theo phương pháp đi và về, với sai số khép vòng cho phép ≤ 10√L (mm), trong đó L là chiều dài của tuyến được tính theo đơn vị km. Phương pháp tính toán bình sai chặt chẽ theo công thức PVV = min sẽ được áp dụng để đảm bảo độ chính xác trong suốt quá trình đo đạc.
Bước 2: Công tác khống chế mặt bằng
- Để tiến hành khống chế mặt bằng, căn cứ vào diện tích của từng khu vực khảo sát, phương án sẽ được đưa ra sao cho phù hợp với các mốc cơ sở cấp 1 hoặc cấp 2 theo quy chuẩn quy định. Đặc biệt, khi đến gần khu vực khảo sát, cần phải trích đo ít nhất hai điểm tọa độ từ các mốc cơ sở của nhà nước để tiến hành đo nối tọa độ về các mốc cơ sở theo từng cấp nằm trong phạm vi khảo sát.
- Máy GNSS RTK được sử dụng trong quá trình khảo sát địa hình, có độ chính xác trong khoảng từ 5 đến 10mm, và thời gian đo một ca khảo sát khoảng 1 giờ. Cần lưu ý rằng trong suốt quá trình đo đạc, việc bố trí các điểm mốc cơ sở phải được thực hiện chính xác, đảm bảo khoảng cách tối đa và thời gian đo, cũng như các quy định về ca đo từ mốc nhà nước, tuân thủ các tiêu chuẩn xây dựng hiện hành tại Việt Nam.
Bước 3: Xây dựng lưới khống chế tọa độ khu vực
- Trong công tác xây dựng lưới khống chế tọa độ, các thiết bị đo chính được sử dụng gồm máy toàn đạc điện tử Hi-Target, Satlab, với độ chính xác cao, nhằm đảm bảo kết quả đo đạc chính xác. Phương pháp đo được áp dụng là đo cạnh hai lần và đo góc hai vòng thuận và đảo kính, tiến hành đo đi và về. Sai số cho phép trong quá trình đo đạc phải nhỏ hơn hoặc bằng 12 giây, và sai số khép cạnh tương đối cần đạt tỷ lệ 1/10.000.
- Mốc khống chế sẽ được cấu tạo từ cây sắt có đường kính ф10 và chiều dài 1.2m, được đóng sâu xuống đất. Trên bề mặt mốc sẽ đổ một khối bê tông dày 20cm, có kích thước 30x30cm, đảm bảo độ cao của mốc bằng mặt đất. Phương pháp tính bình sai chặt chẽ trong trường hợp này cũng tuân theo công thức PVV = min để đạt được độ chính xác cao nhất.
Bước 4: Công tác ngoại nghiệp
- Trong quá trình khảo sát địa hình chi tiết, thiết bị được sử dụng là các máy toàn đạc điện tử như Hi-Target HTS 720, Satlab SLT12. Các điểm cần đo bao gồm các cấu trúc như cột điện, hàng rào, cống, nhà, đường đi, cao độ hố ga, đáy cống, và các điểm địa vật địa hình khác đã được ký hiệu trên bản đồ địa hình.
- Đo mặt cắt dọc là một phần quan trọng trong công tác khảo sát địa hình. Mỗi điểm đo chi tiết đều thể hiện được sự thay đổi về địa vật và địa hình của công trình. Khoảng cách giữa các điểm đo phải tuân theo quy chuẩn, nếu gặp địa hình đặc biệt hoặc có sự thay đổi bất ngờ, công tác đo sẽ được thực hiện theo thực tế của địa hình và cần phản ánh chính xác các đặc điểm và chiều dài của công trình.
- Đo mặt cắt ngang yêu cầu khoảng cách giữa các điểm đo không được vượt quá 2.3m. Tuy nhiên, đối với các địa hình đặc biệt, khoảng cách này có thể được điều chỉnh ngắn hơn. Trong trường hợp địa hình có sự thay đổi, công tác đo cần được thực hiện linh hoạt và phản ánh chính xác những biến động của địa vật và địa hình.
Bước 5: Công tác nội nghiệp
- Số liệu đo đạc thu được từ máy toàn đạc điện tử, máy GPS, cùng các số liệu từ việc đo sâu sẽ được chuyển sang máy tính để tiến hành tính toán và lập bình đồ. Các số liệu này sẽ được phân tích và xử lý trong công tác nội nghiệp, giúp đánh giá và kiểm tra lại kết quả đo đạc.
- Bài viết trên của Việt Thanh Group cung cấp cái nhìn tổng quan về công tác khảo sát địa hình và các phương pháp thực hiện chi tiết. Hy vọng với những thông tin mà Việt Thanh Group cung cấp, quý bạn đọc sẽ nắm bắt được các quy trình và kỹ thuật khảo sát địa hình hiệu quả.
- Việt Thanh Group là đơn vị chuyên phân phối các thiết bị khảo sát chính hãng, bao gồm các thương hiệu nổi tiếng như Hi-Target, Satlab, và nhiều thương hiệu khác. Nếu có nhu cầu, quý khách hàng vui lòng liên hệ để nhận báo giá nhanh chóng và chính xác nhất.
4. Kết luận
Bài viết vừa rồi đã cung cấp đến bạn những thông tin hữu ích về việc trả lời câu hỏi khảo sát địa hình là gì? và những thông tin mà bạn cần biết về khảo sát địa hình. Nếu như có thắc mắc nào liên quan đến vấn đề vừa rồi hãy liên hệ ngay với chúng tôi qua số hotline bên dưới để được giải đáp một cách chi tiết.
